ČESKÝ VÝROBCE ROZVADĚČOVÝCH SKŘÍNÍ

RX ROZVADĚČOVÝ SYSTÉM NOVÉ GENERACE

RX – Katalog
Produktový katalog

O produktu

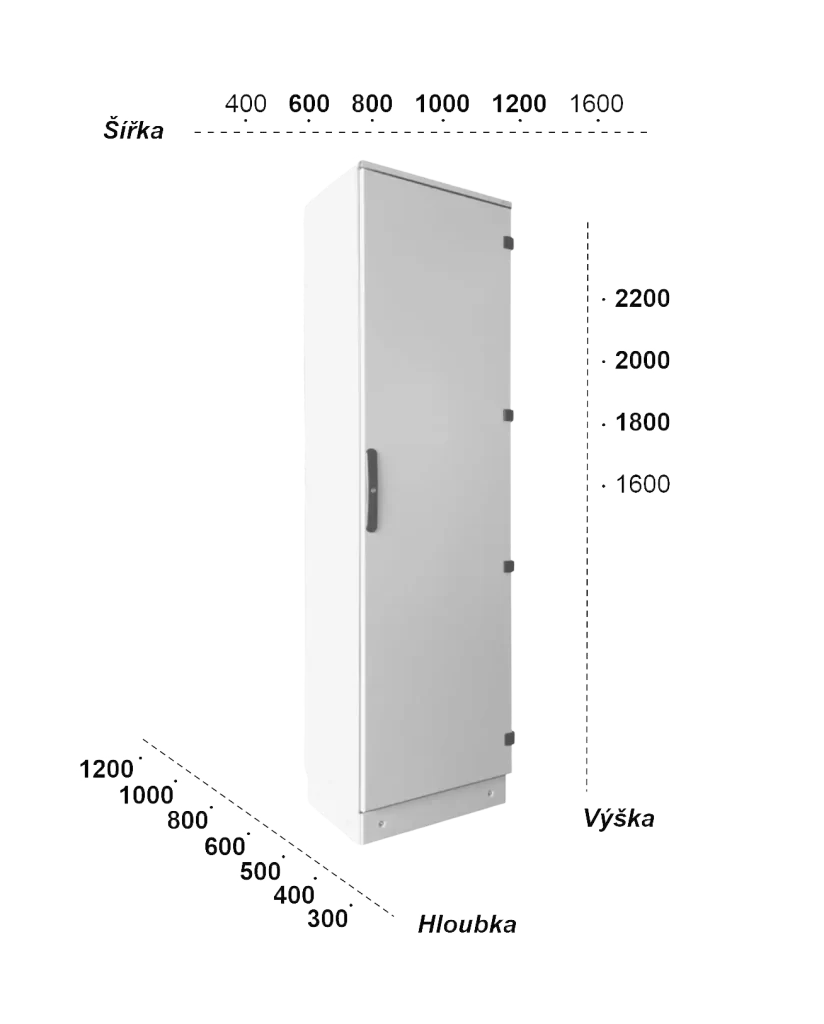

Nabízíme typovou řadu oceloplechových skříní RX v krytí IP 40 a IP 50 se stupněm ochrany před vnějšími mechanickými nárazy IK 10.

Rozvaděčová skříň RX je určena jako součást elektrického rozvaděče pro vnitřní použití. Je konstruována jako stojící na podlaze, s uchycením přes podstavec skříně do podlahy. Rám skříně, podstavec, výztuhy dveří a kryt zadní stěny je z pozinkovaného plechu, dveře a ostatní kryty mají povrchovou úpravu – polyesterový termoreaktivní lak RAL 3035. Rozvaděčové skříně splňují požadavky dle ČSN EN IEC 62208 ed. 3:2024.

Základní konstrukce skříně RX tvoří:

  • montovaný rám z 2mm ocelového, pozinkovaného plechu
  • dveře z 2mm lakovaného plechu
  • kryt stropu z 1,5mm lakovaného plechu
  • zadní zákryt z 1,5mm ocelového, pozinkovaného plechu

Pro kompletní uzavření skříně zajišťující volitelné krytí, je nutné objednat odpovídající:

  • boční kryt
  • kryt dna nebo posuvná dna
  • kryty podstavce

Dveře skříně jsou vybaveny zámkem s rozvorovým zamykáním ve čtyřech bodech a na 4 dveřních závěsech s úhlem otevření 180°. Součástí dveří z vnitřní strany jsou celoobvodové, odnímatelné výztuhy s perforací. Těsnění je provedeno polyuretanovým vypěňovacím těsněním. Orientace otvírání dveří je možné změnit (levé nebo pravé). Standardně jsou dveře dodávány v pravém provedení.

Dveře jsou standardně osazeny štítem se zámkem Db-5. Na objednání je možné dodat výklopnou kliku s vložkou v různých provedeních.

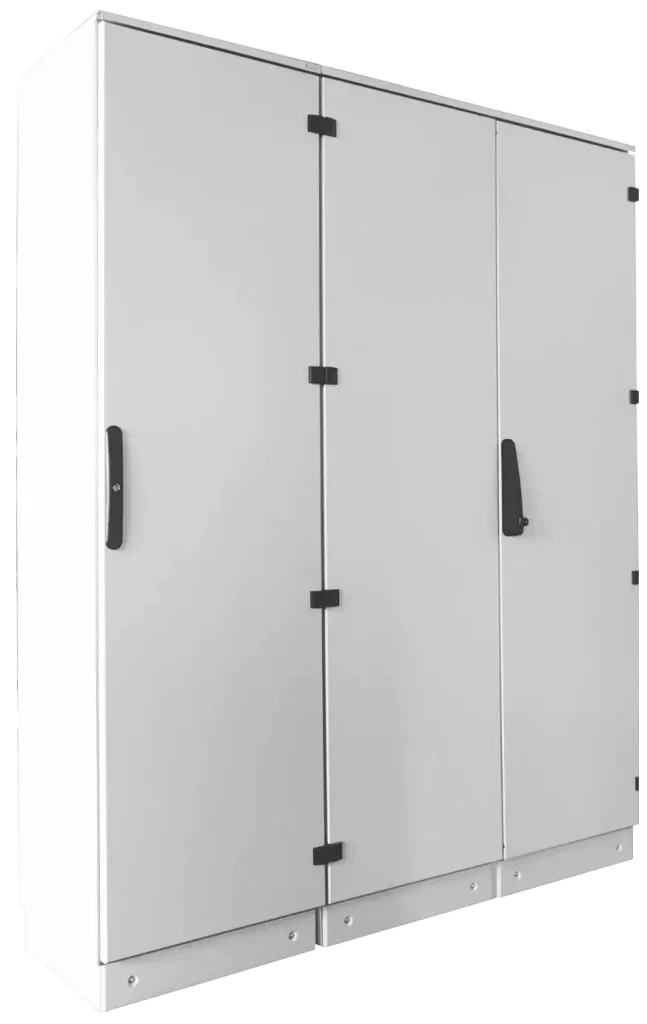

Skříně je možné spojovat bočními stranami do sestav. Skříně je možné doplnit 4 závěsnými oky pro manipulaci zavěšením.

Pro provedení ochrany pospojováním a pro připojení ochranného vodiče jsou na dveřích a krytech navařené šrouby.

TECHNICKÉ PARAMETRY

  • Krytí skříně: IP 40, IP 55

  • Jmenovitý proud: In = 1000V

  • Nosnost panelu: 300kg

  • Barva: RAL 7035

  • Mechanická odolnost: IK 10

  • Teplota okolí: -5°C ÷ +40°C

  • Nosnost roštu: 200kg

  • Třída bezpečnosti: 1

  • Nosnost skříně: 1500kg

  • Nosnost dveří: 30kg

  • Dle normy: ČSN EN IEC 62208 ed. 3:2024

PROVEDENÍ

  • Ocelový plech (DC01), lakovaný

  • Nerezový plech (1.4301), broušený

  • Nerezový plech (1.4301), lakovaný

SOUČÁSTÍ DODÁVKY

  • 1) Rám skříně – 1ks

  • 2) Dveře – 1ks

  • 3) Výztuhy dveří (celoobvodové, odnímatelné s perforací) 1sada

  • 4) Zámek (rozvorové 4bodové zavírání) – 1ks

  • 5) Příčky – 2ks

  • 6) Matice pro závěsná oka – 4ks

  • 7) Zadní zákryt – 1ks

  • 8) Kryt stropu – 1ks

  • 9) Podstavec rohový díl – 4ks

Základní konstrukce

Základní konstrukci skříně tvoří montovaný rám z 2mm ocelového, pozinkovaného plechu.

Těsnění dveří

Těsnění je provedeno polyuretanovým vypěňovacím těsněním.

Instalační rošt

Instalační rošt je variabilní stavebnicový systém. Složení jednotlivých komponentů je individuální a počet jejich kombinací je omezen pouze výškou zastavěného prostoru.

POPTÁVKA

RX

Varianta skříně

Vyberte si rozměrovou variantu skříně (jednokřídlé provedení IP 40 - IP 55, dvoukřídlé provedení 2K IP 40 - IP 55)

Kryty dna / posuvné dna

Vyberte zda chcete kryt dna nebo posuvné dno.

Kryt podstavce

Kryty podstavce jsou univerzální jak pro šířku, tak i hloubku podstavce. Dodávají se v páru.

Montážní panel / nosník přístrojových můstků

Vyberte, zda chcete montážní panel, nebo nosník přístrojových můstků.
